Analog Devices Inc. AD5691, AD5692, AD5693 & nanoDAC DACs

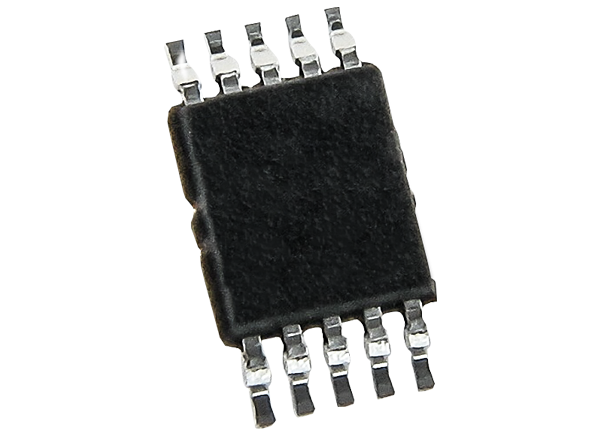

Os conversores digitais para analógico ADI AD5691, AD5692, AD5693 & nanoDAC+® são DACs de baixa potência, de um canal, 16/14 e / 12 bit com saída de tensão amortecida. Os dispositivos incluem uma referência interna de 2,5V ativada por predefinição, oferecendo 2 ppm /°C de deriva. O intervalo de saída pode ser programado para ser de 0 V a VREF ou 0 V a 2 × VREF. Todos os dispositivos funcionam com um fornecimento de 2,7 V a 5,5 V e, por projeto, são garantidos como monotônicos. Os dispositivos estão disponíveis numa LFCSP de 2,00 mm × 2,00 mm, com 8 guias ou numa MSOP de 10 guias. O circuito interno power-on reset garante que o registro DAC seja escrito para escala de zero na inicialização, enquanto o buffer de saída interna é configurado no modo normal. AD5693R/AD5692R/AD5691R dispõem de um modo pausa que reduz o consumo de corrente do dispositivo para 2 μA (máximo) a 5 V, além de oferecer cargas de saída selecionáveis por software. AD5693R/AD5692R/AD5691R utilizam uma interface I2C. Algumas opções do dispositivo também incluem um pino assíncrono de RESET e um pino VLOGIC, permitindo compatibilidade de 1,8 V.

The devices are available in a 2.00mm × 2.00mm, 8-lead LFCSP or a 10-lead MSOP. The internal power-on reset circuit ensures that the DAC register is written to zero scale at power-up while the internal output buffer is configured in normal mode. The AD5693R/AD5692R/AD5691R contain a power-down mode that reduces the current consumption of the device to 2μA (maximum) at 5V and provides software selectable output loads. The AD5693R/AD5692R/AD5691R use an I2C interface. Some device options also include an asynchronous RESET pin and a VLOGIC pin, allowing 1.8 V compatibility.

Recursos

  • 2mm × 2mm, 8-lead LFCSP Ultra-small package
  • ±2LSB maximum at 16 bits High relative accuracy (INL)
  • 2ppm/°C typical Low drift, 2.5V reference
  • 2.5V or 5V Selectable span output
  • ±0.06% of FSR maximum Total unadjusted error (TUE)
  • ±1.5mV Maximum offset error
  • ±0.05% of FSR maximum Gain error
  • 0.1nV-sec Low glitch
  • 20mA High drive capability
  • 1.2mW at 3.3V Low power
  • 1.8V to 5.5V Independent logic supply
  • −40°C to +105°C Wide operating temperature range
  • Robust 4kV HBM ESD protection

Aplicações

  • Process controls
  • Data acquisition systems
  • Digital gain and offset adjustment
  • Programmable voltage sources
  • Optical modules

Block Diagram

Analog Devices Inc. AD5691, AD5692, AD5693 & nanoDAC DACs
Publicado: 2014-04-21 | Atualizado: 2022-03-11
